كاميونت باري فوتون
معرفي کامیونت باری فوتون(الوند)

فوتون جزء سري جديد محصولات گروه خودروسازي سايپا در شركت سايپا ديزل مي باشد كه با در بر داشتن امكانات جديدي همچون سيستم GPS سعي در بالا بردن سطح رضايت مشتري را دارد كه به آن نيز دست يافته است .

دانلود كاتالوگ کامیونت باری فوتون 8.5 تن خوابدار دانلود گواهینامه انطباق محصول
دانلود كاتالوگ کامیونت باری فوتون 6 تن خوابدار دانلود گواهینامه انطباق محصول
دانلود كاتالوگ کامیونت باری فوتون 6 تندانلود گواهینامه انطباق محصول

دانلود دفترچه راهنماي راننده
دانلود فیلم آموزش رانندگان

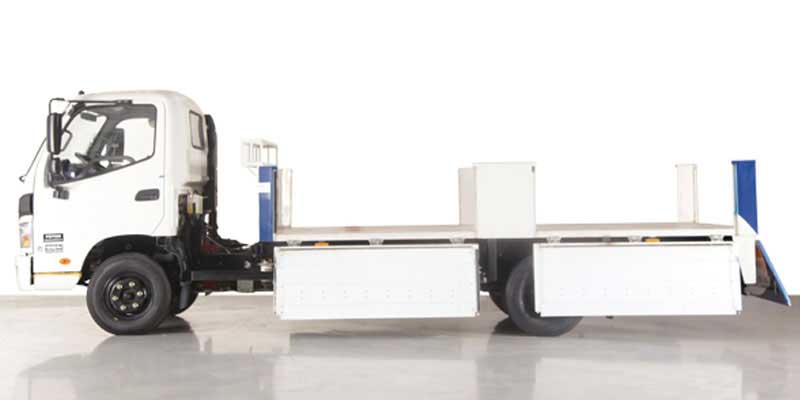

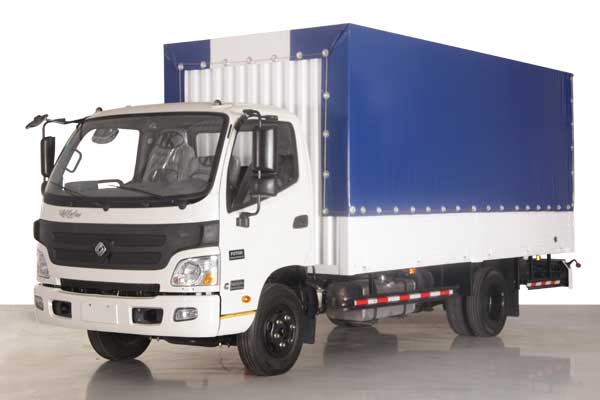

کامیونت باری الوند کامیونت باری الوند

مشخصات كلي

تیپ فوتون 6 تن فوتون 6 تن خوابدار فوتون 8.5 تن  خوابدار
ابعاد و فواصل (ميليمتر)
طول كاميون 6725
عرض كاميون(كابين) 2050
ارتفاع سقف كاميون تا سطح زمين(بدون بار) 2350
فاصله محوري 3800
مركز محور آخر عقب تا انتهاي شاسي 1805 1820 1805
عرض شاسي در عقب 800
طول پشت اتاق تا انتهاي شاسي(بارخور) 5052 4652
اوزان(كيلو گرم)
وزن مجموع ناخالص(G.V.W) 6000 8500
وزن كل شاسي(بدون اتاق بار) 2700 2920 2950
ظرفیت مجاز محور جلو(حداکثر) 2500 3000
ظرفیت مجاز محور عقب(حداکثر) 4500 5800
توجه:وزن‌ ها ممكن است 1.5 درصد زياد يا كم باشد.
چرخها
لاستيك 235/7.5 R 17.5
رينگ 6.0 R 17.5
سيستم الكتريكي
ولتاژ 24 ولت
ظرفيت باطري آمپر ساعت 100 x 2
ساير مشخصات
مخزن سوخت آلومینیومی 200 ليتری
مخزن اوره (Ad – blue) پلاستیکی (پلی اتیلن) 14 لیتری
موتور الوند

مشخصات فني

تیپ فوتون 6 تن فوتون 6 تن خوابدارفوتون 8.5 تن خوابدار
جعبه دنده
مدل ZF6S500
تعداد دنده‌ها 6 دنده جلو و 1 دنده عقب
سیستم تعویض دنده کابلی

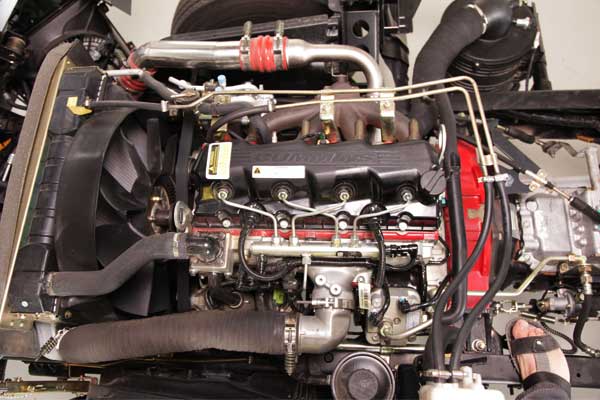

موتور
مدل موتور Cummins ISF 3.8 s  Cummins ISF 3.8 s 4154
استاندارد آلايندگي EURO IV(SCR-AD BLUE)
قدرت موتور 145اسب بخار در 2600 دور در دقیقه 155اسب بخار در 2600 دور در دقیقه
حداكثر گشتاور 450 نيوتن متر در 2200-1200 دور در دقيقه 500 نيوتن متر در 1900-1200 دور در دقيقه
تعداد سيلندر 4
حجم مجموع سيلندرها 3/8ليتر
ظرفيت روغن 7/2ليتر
ظرفيت مايع خنك كننده 20ليتر
كلاچ
نوع سيستم تك صفحه‌اي با عمل كننده هيدروليكي(VALEO)
قطر صفحه 330 ميليمتر 350 ميليمتر
فرمان
نوع سيستم هيدروليكي
گردش فرمان از حالت قفل به قفل 4/2دور
محورها
ظرفیت محور جلو 2.5تن 3تن
نوع سيستم محور جلو فورج شده ، با مقطع I شکل
ظرفیت محور عقب 4.5تن 5.8تن
نوع سيستم محور عقب تک محور با کاهنده تک مرحله ای
سيستم تعليق
 جلو فنر تخت چند لايه‌اي با كمك فنر تلسكوپي
 عقب فنر تخت چند لايه‌اي با كمك فنر تلسكوپي
سيستم ترمز
فوتون 6 تن : دارای دو مدار مجزای پنوماتیک محور جلو و عقب ، مجهز به سیستم ضد قفل ترمز ABS ، ترمز موتور(خفه کن اگزوز)
فوتون 6 تن خوابدار:  دارای دو مدار مجزای پنوماتیک محور جلو و عقب ، مجهز به سیستم ضد قفل ترمز ABS ، ترمز موتور(خفه کن اگزوز)
فوتون 8.5 تن خوابدار:  دارای دو مدار مجزای پنوماتیک محور جلو و عقب ، مجهز به سیستم ضد قفل ترمز ABS ، ترمز موتور(خفه کن اگزوز)
اتاق
فوتون 6 تن : تك كابين – بدون خواب – تمام جوشكاري شده با پوشش مخصوص ضد زنگ – صندلي راننده با قابليت تنظيم چهار جهت – سيستم تهويه مطبوع(كولر + بخاري) – قابليت برگردان اتاق با 70 درجه با قفل مكانيكي
فوتون 6 تن خوابدار:  خوابدار – تمام جوشكاري شده با پوشش مخصوص ضد زنگ – صندلي راننده با قابليت تنظيم چهار جهت – سيستم تهويه مطبوع(كولر + بخاري) – قابليت برگردان اتاق با 70 درجه با قفل مكانيكي
فوتون 8.5 تن خوابدار : خوابدار – تمام جوشكاري شده با پوشش مخصوص ضد زنگ – صندلي راننده با قابليت تنظيم چهار جهت – سيستم تهويه مطبوع(كولر + بخاري) – قابليت برگردان اتاق با 70 درجه با قفل مكانيكي

ايمني و تجهيزات

تجهيزات ايمني و رفاهي
لوازم سنجش
فوتون 6 تن: شامل سرعت سنج ، تاخوگراف ، دور سنج ، درجه حرارت آب ، میزان سوخت، فشار باد ، فشار روغن و کلیه علائم هشدار دهنده، دمای مایع خنک کننده واطلاعات خاص که بطور الکتریکی درصفحه نمایش دیجیتال ارائه میشود.
فوتون 6 تن خوابدار: شامل سرعت سنج ، تاخوگراف ، دور سنج ، درجه حرارت آب ، میزان سوخت، فشار باد ، فشار روغن و کلیه علائم هشدار دهنده، دمای مایع خنک کننده واطلاعات خاص که بطور الکتریکی درصفحه نمایش دیجیتال ارائه میشود.
فوتون 8.5 تن  خوابدار: شامل سرعت سنج ، تاخوگراف ، دور سنج ، درجه حرارت آب ، میزان سوخت، فشار باد ، فشار روغن و کلیه علائم هشدار دهنده، دمای مایع خنک کننده واطلاعات خاص که بطور الکتریکی درصفحه نمایش دیجیتال ارائه میشود.
تجهيزات استاندارد
فوتون 6 تن :
برف پاك كن دو سرعته ـ كولر ـ بكسل بند جلو ـ كيف ابزار ـ جليقه شبرنگ ـ كپسول آتش خاموش كن ـ لاستيك زاپاس ـ مثلث خطر ـ چراغ چشمك زن ـ كمربند ايمني – رادیو پخش CD– جک هیدرولیکی – زاپاس بند – صندلی دو نفره شاگرد – دنده پنج – قلاب یدک کش – چراغ مه شکن جلو و عقب- شیشه بالابر برقی _جعبه ابزاركنار شاسي- گازدستي- قفل مرکزی- ترمز موتور- فيلتر ذرات دوده DPF
فوتون 6 تن خوابدار:
برف پاك كن دو سرعته ـ كولر ـ بكسل بند جلو ـ كيف ابزار ـ جليقه شبرنگ ـ كپسول آتش خاموش كن ـ لاستيك زاپاس ـ مثلث خطر ـ چراغ چشمك زن ـ كمربند ايمني – رادیو پخش CD– جک هیدرولیکی – زاپاس بند – صندلی دو نفره شاگرد – دنده پنج – قلاب یدک کش – چراغ مه شکن جلو و عقب- شیشه بالابر برقی _جعبه ابزاركنار شاسي- گازدستي- قفل مرکزی- ترمز موتور- فيلتر ذرات دوده DPF
فوتون 8.5 تن خوابدار:
برف پاك كن دو سرعته ـ كولر ـ بكسل بند جلو ـ كيف ابزار ـ جليقه شبرنگ ـ كپسول آتش خاموش كن ـ لاستيك زاپاس ـ مثلث خطر ـ چراغ چشمك زن ـ كمربند ايمني – رادیو پخش CD– جک هیدرولیکی – زاپاس بند – صندلی دو نفره شاگرد – دنده پنج – قلاب یدک کش – چراغ مه شکن جلو و عقب- شیشه بالابر برقی _جعبه ابزاركنار شاسي- گازدستي- قفل مرکزی- ترمز موتور، فيلتر ذرات دوده DPF
