کشنده ولوو
معرفي کامیون کشنده ولوو

كاميون كشنده  FH ولوو نيز از محصولات جديد مي باشد كه در سايپا ديزل در سه مدل FH500 4x2 I-Shift و FH460 6x4 و  FH750 6x4توليد مي شوند .  اين كاميون ها با گيربكس و موتور پرقدرت و پيشرفته تكنولوژي كمپاني ولوو، مجهز به امكاناتي نظير :GPS ، ایموبو لیزر، یخچال و ... مي باشند .

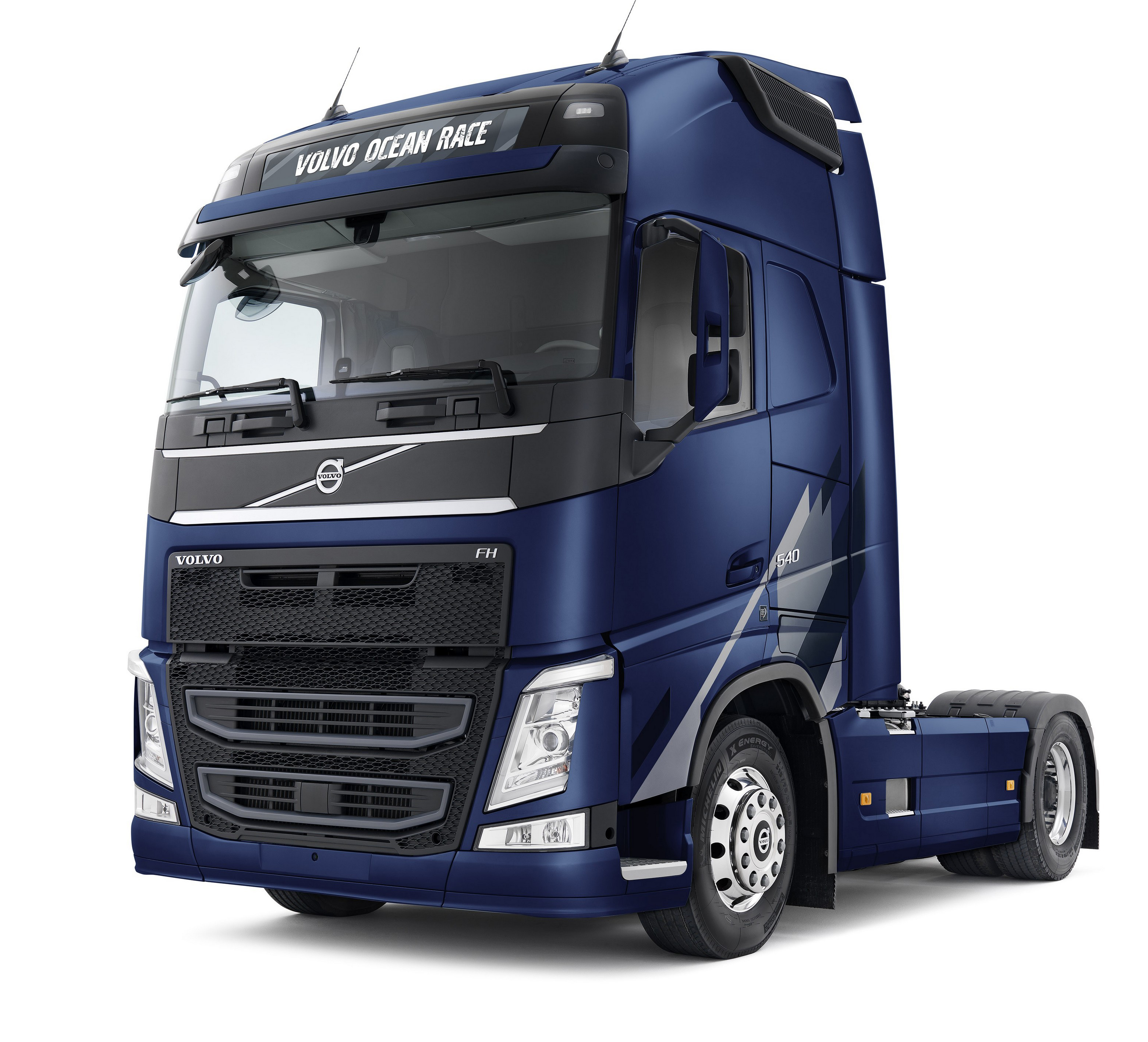

دانلود كاتالوگ کامیون کشنده ولوو FH500 4x2
دانلود كاتالوگ کامیون کشنده ولوو FH460 6x4

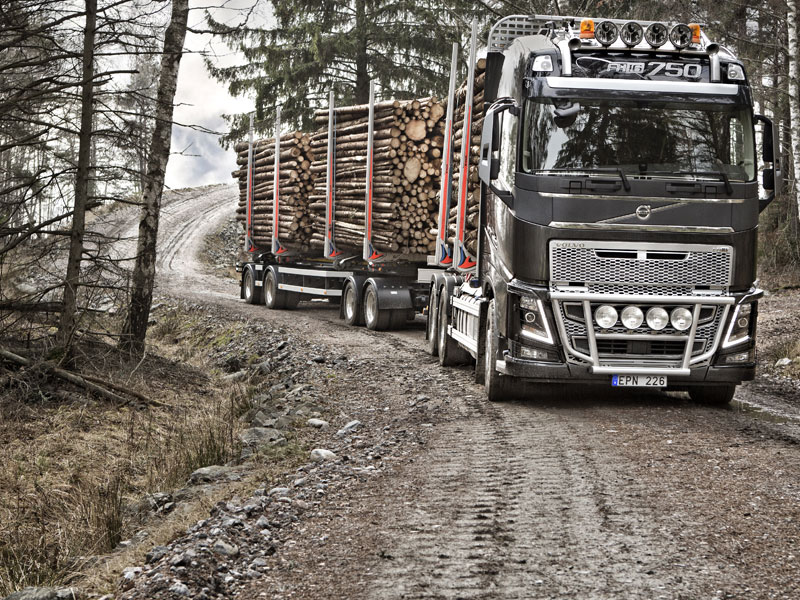

دانلود كاتالوگ کامیون کشنده ولوو FH16 750 6x4

دانلود دفترچه راهنماي راننده
دانلود فیلم آموزش رانندگان
کشنده ولوو تک محور کشنده ولوو تک محور کشنده ولوو  محور

مشخصات كلي

تیپFH500 4x2 FH460 6x4
ابعاد و فواصل (ميليمتر)
طول كاميون 5890 6940
عرض كاميون(كابين) 2550
ارتفاع سقف كاميون تا سطح زمين(بدون بار) 4030 3633
فاصله محوري 3700 3400
مركز محور آخر عقب تا انتهاي شاسي 825 805
ابعاد شاسی (میلیمتر)
عرض شاسی از جلو 1080
عرض شاسی از عقب 850
ارتفاع ناودانی 266 300
پهنای بال 90
ضخامت 8
اوزان(كيلو گرم)
وزن مجموع ناخالص مجاز(G.C.W) 44,000 100,000
وزن مجاز وارد بر مجموع محورهاي عقب و جلو (G.V.W) 21,000 34,000
وزن كل شاسي 7,592 10,162
توجه:وزن ها ممكن است 1.5 درصد زياد يا كم باشد.
چرخها
لاستيك ( راديال) 315/80 R 22/5 12/00 R 24
رینگ 9 X 22.5 8.5 X 24
سيستم الكتريكي
ولتاژ 24 ولت
باطری 2x225آمپرساعت
ظرفيت آلترناتور 110 آمپر
قدرت استارت (كيلو وات) 7.5
ساير مشخصات
مخزن سوخت آلومینیومی به ظرفيت (490 +610)1100 ليتر آلومینیومی به ظرفيت (365 +365)730 ليتر
Ad-Blue تانك 90 ليتر

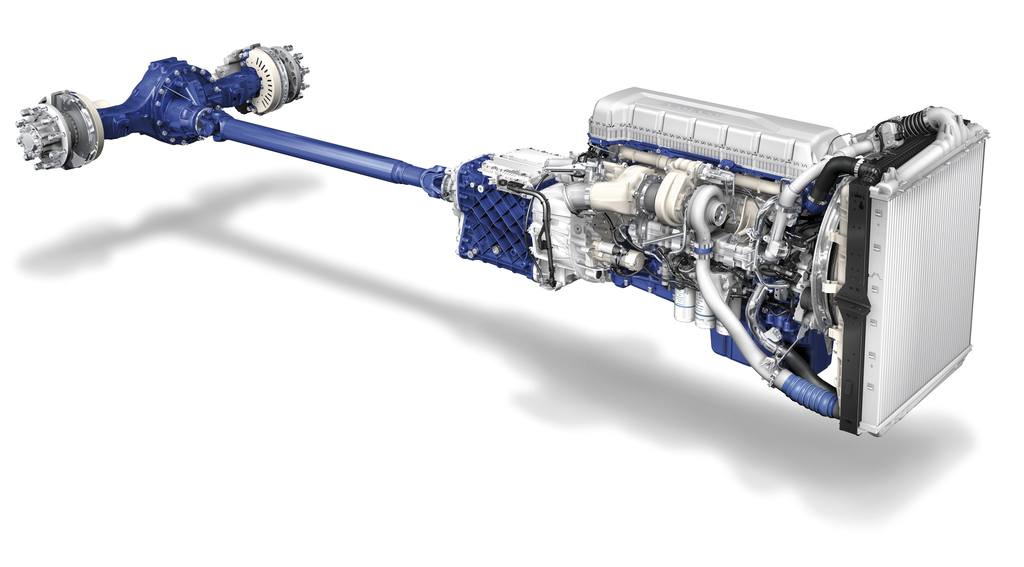

موتور ولوو

مشخصات فني

تیپFH500 4x2 FH460 6x4
جعبه دنده
مدل  AT2612F I-Shiftولوو
حداكثر گشتاور ورودي 2600 نيوتن متر
تعداد دنده ها 12 دنده جلو و 4 دنده عقب
موتور
مدل موتور VOLVO D13 C 500
EUS SCR (Ad-Blue)
VOLVO D13 C 460
EUS SCR (Ad-Blue)
استاندارد آلايندگي EURO 5 EEV
قدرت موتور 500 اسب بخار 460 اسب بخار
حداكثر گشتاور 2500 نيوتن متر 2300 نيوتن متر
تعداد سيلندر 6
ظرفيت روغن 33 ليتر
ظرفيت مایع خنک کننده 40 ليتر
تجهيزات ويژ0 FH500 4x2 : ترمز موتور(ترمز خفه کن اگزوز،سيستم ترمز موتور(VEB) از نوع عمل کننده روی سوپاپ ها)،  توربو شارژ ، پیش گرمکن استارت موتور،مجهز به فن الکتریکی ویسکوز
تجهيزات ويژ0 FH460 6x4 : ترمز موتور(ترمز خفه کن اگزوز،سيستم ترمز موتور(VEB) از نوع عمل کننده روی سوپاپ ها)،  توربو شارژ ، پیش گرمکن استارت موتور،مجهز به فن الکتریکی ویسکوز
كلاچ
مدل CS43B-OR CS43B-O
نوع سيستم تك صفحه اي ، هيدروليك ،اورگانیک تقویت شده تک صفحه ای ،بادی و هیدرولیک
قطر صفحه کلاچ 430 ميليمتر

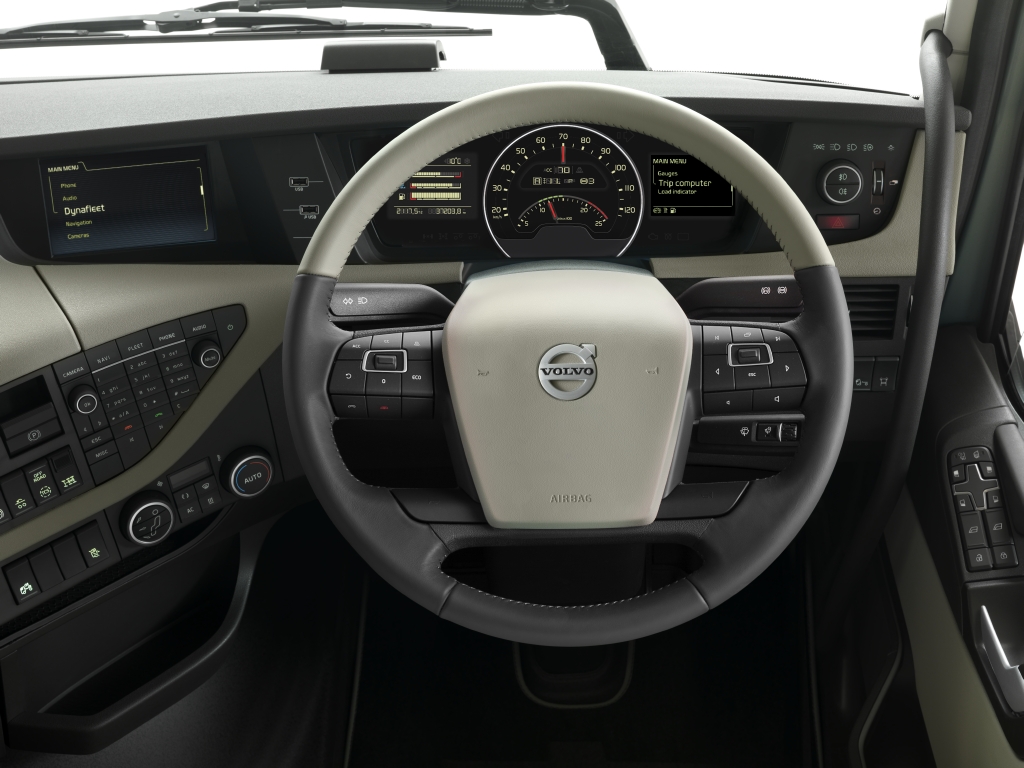

فرمان
مدل PSS-SING-ADJ
گردش فرمان از حالت قفل به قفل 4/5 دور
قطر غربيلك 450 ميليمتر
محورها
ظرفیت محور جلو 8 تن
نوع سيستم محور جلو فورج شده ،دارای توپی با طراحی جدید و مکانیزم روغنکاری داخلی
ظرفیت محور عقب 13 تن 26 تن
نوع سيستم محور عقب یک محور محرك با كاهنده
تك مرحله ای و قفل دیفرانسیل
شامل دو محور محرك با كاهنده دوبل،جفت کن بین محوری و داراي قفل کن بین چرخها
سيستم تعليق
سيستم تعليق جلو پارابولیک، بهمراه كمك فنر و میل موجگیر فنر پارابولیک با میل موجگیر و کمک فنر
سيستم تعليق عقب بادی با چهار بالشک ،دارای حافظه با قابلیت تنظیم ارتفاع از داخل اتاق و دارای میل موجگیر فنر شمشي و میل موجگیر و كمك فنر
سيستم ترمز
FH500 4x2 : ترمز های جلو و عقب دیسکی، دارای دو  مدار مستقل در جلو و عقب که با هوای فشرده کار می کند، مجهز به کمپرسور دو سیلندر با ظرفیت 1080 لیتر در دقیقه،مجهز به ترمز هوشمند (E.B.S)و مجهز به سیستم ترمز هوشمند ضد لغزش (T.C.S)، دارای ترمز توقف اضافی از نوع فنری که روی محور عقب و جلو عمل می کند، تانک های باد آلمینیومی
FH460 6x4 : ترمز های جلو و عقب کاسه ای،دارای دو  مدار مستقل در جلو و عقب که با هوای فشرده کار می کند، سیستم ضد قفل ترمز(A.B.S)،دارای ترمز توقف اضافی روی محور عقب از نوع فنری  ، مجهز به سوپاپ ترمز وزني

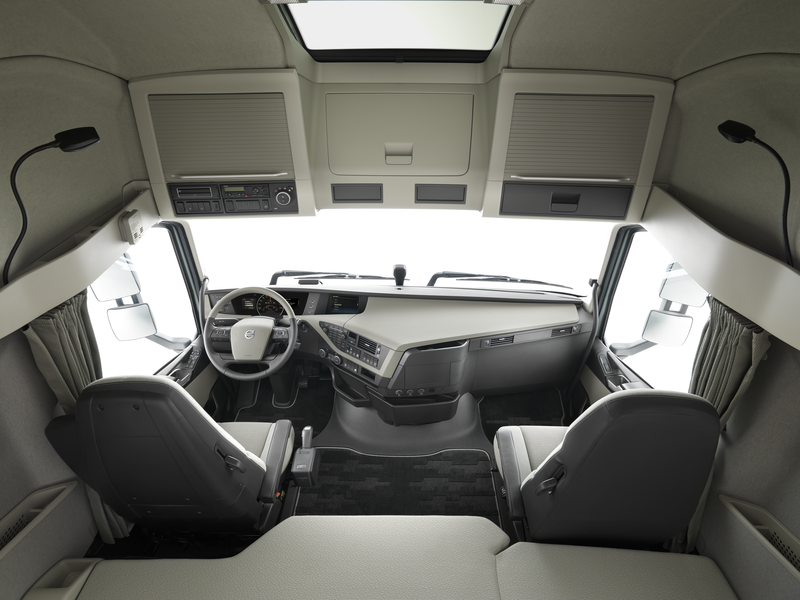

اتاق
FH500 4x2 : مدل خوابدار، دو تختخواب، سقف بلند،  صندلي راننده تمام بادي اتوماتيك و قابل تنظيم، صندلي كمك راننده تعلیق دار قابل تنظیم، آينه قيچي، آينه هاي جانبي گرمكن دار و با تنظيم الكتريكي، سيستم تهويه مطبوع(كولر + بخاري) تمام اتوماتيك و شيشه شور و برف پاك كن چند زمانه، تعليق عقب اتاق بادي، بالابر برقي اتاق، شيشه بالابر برقي، دريچه سقف برقي
FH460 6x4 : مدل خوابدار، كابين فولادي تمام جوشكاري شده با پوشش مخصوص ضد زنگ ، صندلی بادي قابل تنظیم راننده، صندلي كمك راننده تعلیق دار قابل تنظیم، آينه قيچي، آینه های جانبي گرمكن دار با تنظيم الكتريكي، سیستم تهویه مطبوع، شيشه شور و برف پاك كن چند زمانه، قفل مرکزی، بالابر برقي اتاق، شيشه بالابر برقي، دريچه سقف

ايمني و تجهيزات

تجهيزات ايمني و رفاهي
لوازم سنجش
FH500 4x2 : شامل سرعت سنج، تاخوگراف ، دورسنج و درجه حرارت آب، ميزان سوخت ، فشار باد مخازن سيستم و زير بندي بادي ، فشار روغن و كليه علائم و اطلاعات خاص در صفحه نمايش ديجيتال ارائه مي شوند .
FH460 6x4 : شامل سرعت سنج، تاخوگراف، دورسنج و درجه حرارت آب، ميزان سوخت ، فشار باد سيستم و زير بندي بادي، فشار روغن وكليه علائم هشدار دهنده و اطلاعات خاص در صفحه نمايش ديجيتال ارائه ميشوند.
تجهيزات استاندارد
FH500 4x2 : بوق الكتريكي شهري و بادي، سيستم خودكار تنظيم سرعت، مجهز به تجهيزات كاهنده آلودگي صوتي(SIGN(L)80dba)، اتصالات برق و باد تريلر ، فيلتر آبگير سوخت ، پيش گرمكن موتور، لاستيك زاپاس، چراغ مه شكن، كپسول آتش خاموش كن ،‌ گلگير و گل پخش كن عقب ، گربه رو آلومينيومي ، بكسل بند جلو ، آفتابگير بيروني و داخلي، مبدل 24 به 12 ولت جهت ادوات برقي ، مجموعه ابزار كامل، جك بالابر 20 تن ، چرخ پنجم 2 اينچي ، بادگير سقف و جانبي ، بخاري درجا،کولر درجا، قفل مركزي مجهز به كنترل از راه دور درب‌ها، راديو پخش، چراغ مطالعه، جليقه شبرنگ، مجهز به علائم شبرنگ مختص وسايل نقليه مطابق(استاندارد ECER-80)، دنده پنج، چراغ قوه، بوق دنده عقب، ايموبوليزر، يخچال، مجهزبه سيستم ضد واژگوني ESP، بلوتوث تلفن
FH460 6x4 : بوق الكتريكي شهري و بادي ، سيستم خودكار تنظيم سرعت ، اتصالات برق و باد تريلر ، فيلتر آبگير سوخت ، كمربند ايمني ، لاستيك زاپاس ، كپسول آتش خاموش كن ،‌ بكسل بند جلو ، جعبه كمك هاي اوليه ، آفتابگير بيروني و داخلي ، قفل درب مخزن سوخت ، جك 20 تن و ابزار آلات ، چرخ پنجم 2 اينچي، جليقه شبرنگ ، راديو پخش ، علامت شبرنگ ، دنده پنج و چراغ قوه، بوق دنده عقب ،مبدل 24 ولت به 12 ولت جهت ادوات برقي، ايموبوليزر، يخچال، قفل مركزي مجهزبه كنترل از راه دوردربها، ترمز تريلر دستي، ، بخاري درجا، تاخوگراف VDO
